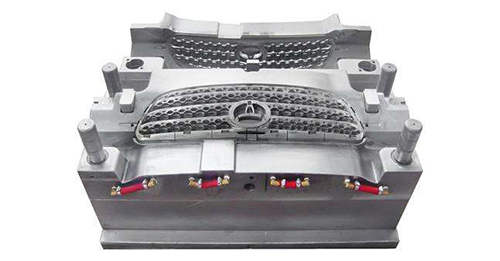

不同的產品會使用不同的結構，可以讓產品更好的生產制造出來，下面由菠蘿三維分享一下雙色注塑模具行業里面常用的幾種結構：
一：中板模結構
在一般情況下來說,雙色注塑模具的兩個動模部分是完全一樣的。但是,由于產品的雙色注塑模具工藝結構需要,要求兩個動模有所不同,也不需要采用側抽芯機構,這時就需要采用中板模結構來解決。中板模的工作原理是:在注塑成形過程中,兩副動模不轉動,注塑機在完成一次注塑后,定動模打開,先把中板頂出,然后使中板旋轉180°,然后合模,再進行二次成形注塑。這樣,中板的一、二次部位的鑲件可做成不同的形狀,從而達到預期的設計目的。
二：“雙胞胎”結構
“雙胞胎”結構雙色注塑模具一般有兩副模具,也就需要兩副模架。有時一次成形兩個類似的產品(兩者對稱關系或配合的上、下蓋,尺寸 也類似) 采用在一套模架上做兩部分,這時就要用到“雙胞胎”結構。對于“雙胞胎”模具,由于在同一套模具設計兩個不同位置的唧嘴位置,這就需要根據選擇的注塑機定 模固定板料筒的位置來確定。“雙胞胎”結構工作原理:將模具設計成只有一副模架,根據注塑機料筒位置來確定兩個進膠點,將模架分為兩部分,一部分一次成 形,一部分二次成形。同樣也是兩個相同的動模仁,兩個不同的定模仁,這樣的模具一次和二次同時注塑,頂出時也是只頂出二次注塑產品的部分。每次生產出一模 類似的產品。
三：蹺蹺板結構
蹺蹺板結構就是兩邊繞中心轉軸,一邊向上移動,另外一邊則向下,如此反復。蹺蹺板結構主要是用在有數字和字母的鍵盤模具設計上。含有封閉的數字或字母,如0 、4 、6 、8 、A、B、D、O 等,只有采用蹺蹺板結構,才能讓二次材料順利地流入封閉的區域,形成漂亮的外觀。蹺蹺板結構的工作原理是:在一次注塑后,模具打開,靠破針在推桿作用下下行,使得蹺蹺板繞旋轉軸旋轉,在蹺蹺板的推動下將靠破頂出板向上頂出,這樣靠破針往上運動,將一次產品封閉區域的邊界處靠破出一個靠破孔。接著進行二次注塑合模時,在靠破板回位銷的作用靠破針往下運動,讓出一個圓形的孔,這樣二次料就能從靠破孔鉆進封閉區域。
